【JavaScript】Canvasを使ってWeb上に星や丸を描いてみよう

f:id:clrmemory:20171121071539j:plain

こんにちはクリアメモリです！

htmlのcanvas要素を javascript を使って値を指定することによって、web上に直線や星などの図形を描くことができるようになります。

今回はcanvasで図形を描くために必要なコードを紹介していきます。

fillStyle

Canvasの色を塗りつぶす時に使います。

fillStyle = color;

というように記述することで「color」に書かれた色に塗りつぶすことができる。

colorはダブルクォーテーション( “ ” )で囲む必要があるので注意。

例：

var ctx = canvas.getContext(“2d”);

ctx.fillStyle = “#f00”;

また、colorにはグラデーションをかけることもできるようです。

初期値は黒。

strokeStyle( )

この属性は「線」など、輪郭をカスタマイズするときに使われます。

例：

var ctx = canvas.getContext(“2d”);

ctx.strokeStyle = color;

こちらもダブルクォーテーションが必要。

線を描くときなどにも使えるので、お絵描きツールで色を選択するときに役立ちそうですね。

また、fillStyleと同じように「color」にグラデーションをかけることもできるようです。

初期値は黒。

lineWidth

Canvas上に描画される線の太さを指定できます。

太さを指定するためのものなので、0以下の数値は指定できません。

例：

var ctx = canvas.getContext(“2d”);

ctx.lineWidth = 10;

初期値は1.0。

fillRect( ) で図形を描いてみよう

fillStyleで定義した色を元にして、Canvasに表示させます。

fillRect(x, y, w, h)となっており、wかhのどちらかの値が0だった場合は描画することができないため、何も起きません。

x = x座標

y = y座標

w = Width(幅)

h = Height(高さ)

だと思います。

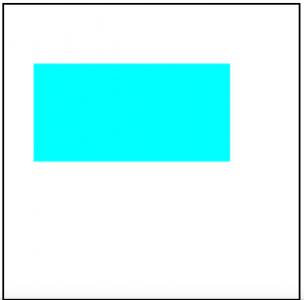

スクリーンショット 2016-07-30 5.51.33

window.onload = function() {
    var can = document.getElementById("canvas");
    var ctx = can.getContext("2d");

    ctx.fillStyle = "#0ff";
    ctx.fillRect(30,30,200,50);
}

strokeRect( ) で枠だけ描いてみよう

fillRect( x, y, w, h )と似ていますが、strokeRect( ) の場合は枠線を描画します。

fillRectと同じように、x, y, w, hの座標を指定してあげると、枠だけの図形を描画できるようになります。

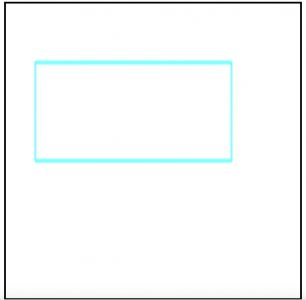

スクリーンショット 2016-07-30 5.54.13

window.onload = function() {
    var can = document.getElementById("canvas");
    var ctx = can.getContext("2d");

    ctx.strokeStyle = "#0ff";
    ctx.lineWidth = 1;
    ctx.strokeRect(30,30,200,50);
}

clearRect( ) で切り抜いてみよう

すでに描画されている図形を消すことができます。

先ほどfillRect ( ) を用いて作成した図形を切り抜いてみましょう。

スクリーンショット 2016-07-30 6.05.04

このように、図形から1部分のみを切り抜いて描画させることができます。

また、clearRect( ) は複数使用することができます。上の画像ではclearRect ( )を2つ使用して図形を切り抜いています。

window.onload = function() {
    var can = document.getElementById("canvas");
    var ctx = can.getContext("2d");

    ctx.fillStyle = "#0ff";
    ctx.fillRect(30,30,200,50);
    ctx.clearRect(50,40,70,30);
    ctx.clearRect(140,40,70,30);
}

beginPath( )

現在のパスをリセットします。

Canvasを使って、新しく何かを描画する際に呼び出す必要があるようです。

リセットできたら直線や図形の値を指定して、stroke ( ) で、描画をスタートしましょう。

※storoke ( ) については後述。

moveTo ( ) で位置を指定する

線の座標を指定します。

moveTo ( x座標, y座標 );

というようになっており、canvas要素の左上を起点とした距離になっています。

lineToと組み合わせることによって、canvas で図形を描画できるようになります。

lineTo ( ) で直線を描こう

moveToで指定した座標に直線を描画させます。

こちらも

var ctx = can.getContext(“2d”);

ctx.lineTo ( x座標, y座標 );

というように指定します。

起点は canvas要素の左上

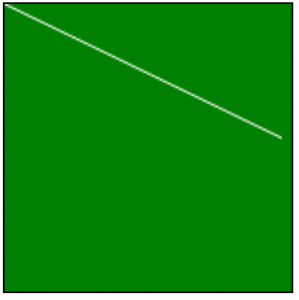

スクリーンショット 2016-07-30 5.10.05

moveToの座標を( 0, 0 )にすると分かりやすいと思いますが、起点の左上からスタートし、( 290, 70 )へ向かう直線を引くとこのようになります。

(白い直線がstroke ( )で描画した線)

//直線
window.onload = function() {
    var can = document.getElementById("canvas");
    var ctx = can.getContext("2d");

    ctx.strokeStyle = "#fff";
    ctx.beginPath();
    ctx.moveTo(0, 0);
    ctx.lineTo(290, 70);
    ctx.stroke();
}

こちらも stroke( )を使用して、描画をスタートしています。

では、いよいよstroke ( )について見ていきましょう。

stroke ( ) で実際に描画してみる

指定されたパスを元に、直線や図形を描画するためのコード。

値をどれだけ多く指定していても、stroke ( ) で実際に描画処理をしていなければ表示されません。

線や図形の値が0の場合や、空になっている場合は無視されます。

lineTo ( ) を複数組み合わせることによって、様々な図形を描画することができますね。

スクリーンショット 2016-07-30 7.14.06

// 星
window.onload = function() {
    var can = document.getElementById("canvas");
    var ctx = can.getContext("2d");

    ctx.strokeStyle = "#0ff";
    ctx.beginPath();
    ctx.moveTo(50, 100);
    ctx.lineTo(250, 100);
    ctx.lineTo(85, 210);
    ctx.lineTo(150,30);
    ctx.lineTo(215, 210);
    ctx.lineTo(50,100);
    ctx.stroke();
}

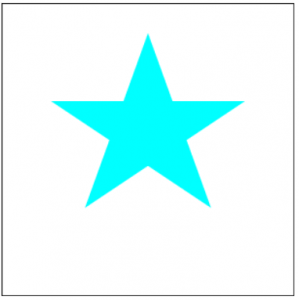

また、このコードで作成した星の中を塗りつぶしたい時は「stroke」ではなく「fill」を使ってあげることで塗りつぶした星を作成できますね。

スクリーンショット 2016-07-31 2.01.50

// 星
window.onload = function() {
    var can = document.getElementById("canvas");
    var ctx = can.getContext("2d");

    ctx.fillStyle = "#0ff";

    ctx.beginPath();
    ctx.moveTo(50, 100);
    ctx.lineTo(250, 100);
    ctx.lineTo(85, 210);
    ctx.lineTo(150,30);
    ctx.lineTo(215, 210);
    ctx.lineTo(50,100);
    ctx.fill();
}

もちろん星の枠もつけたいという時は、一緒に書くだけで実装できます。

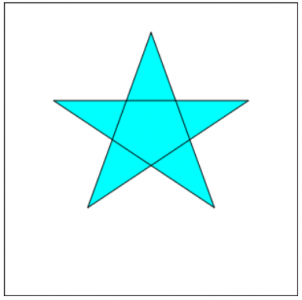

スクリーンショット 2016-07-31 2.01.38

// 星
window.onload = function() {
    var can = document.getElementById("canvas");
    var ctx = can.getContext("2d");

    ctx.fillStyle = "#0ff";
    ctx.strokeStyle = "#000";

    ctx.beginPath();
    ctx.moveTo(50, 100);
    ctx.lineTo(250, 100);
    ctx.lineTo(85, 210);
    ctx.lineTo(150,30);
    ctx.lineTo(215, 210);
    ctx.lineTo(50,100);
    ctx.fill();
    ctx.stroke();
}

lineCap を変更して好きな線に変更しよう

lineCap = “ ”;

のようにすると、直線の端の形を変えることができます。

この値に “ round ” を入れることで直線の端が丸くなったり、" square “で四角くしたりできます。

初期値は “butt”

値を指定していないときは、buttになります。

lineCapには

butt
round
square

を使うことができ、これ以外を指定した場合は初期値 “butt"が適用されます。

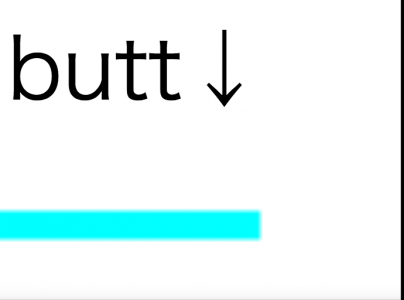

スクリーンショット 2016-07-30 5.44.22

スクリーンショット 2016-07-30 5.43.28

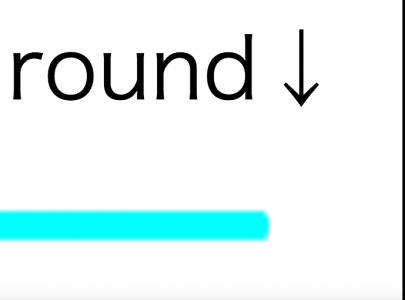

スクリーンショット 2016-07-30 5.44.44

arc ( ) で丸を描いてみよう

canvasで描画できるのは直線を使った図形だけではありません！

arc ( ) というコードを使うことによって、綺麗な丸や楕円、半円なども描くことができます。

arc( x座標, y座標, 半径, 開始位置, 終了位置, 時計回りかどうか );

というように指定してあげることで、円を描くことができます。

※

時計回りかどうかについてですが、これらは「true」か「false」で指定します。

ただ注意してもらいたいのが「反時計回りの時にtrue」、「時計回りの時にfalse」で描画されるようになっています。

少しややこしいので間違えないようにしましょう。

綺麗な丸を描く

例えば、半径100の綺麗な円を描きたいときは以下のように指定します。

    ctx.arc(250, 120, 100, 0, 2*Math.PI, false);
    ctx.fill();

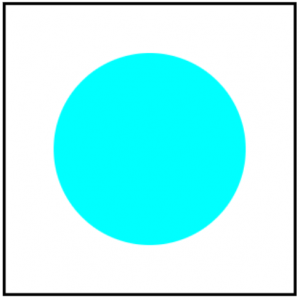

スクリーンショット 2016-07-30 7.17.26

実際に表示してみると、このような丸を描画できました。

もしこの丸に外枠をつけたい時は、同じサイズのstrokeを描画してあげれば良いです。

    ctx.strokeStyle = "fff";
    ctx.fillStyle = "#0ff";
    ctx.arc(150, 150, 100, 0, 2*Math.PI, false);
    ctx.fill();
    ctx.stroke();

外枠を描画する際は「stroke( )」を書き加えるのを忘れないでくださいね。

ちなみに「時計回りかどうか」は円を描く場合、どちらでも表示は同じなので記述しなくてもうまくいきます。

また、このような円を描く時にx座標とy座標を指定しましたが、これらは円の中心の座標になります。

スクリーンショット 2016-07-30 7.40.19

ですので、y座標の値を0にするとこのような円が描画されるのでちゅういしてください。

続いて「楕円」を描画してみましょう。

楕円を描く

楕円を描く時は、先ほど紹介した綺麗な丸を作成した後、このサイズを変更することで描画できると思います。

使用するコードは「scale( x, y )」になります。

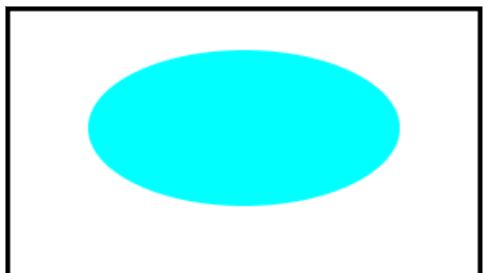

先ほど円を描いたコードを元にして楕円に変えてみましょう。

スクリーンショット 2016-07-30 7.36.14

// 楕円
window.onload = function() {
    var can = document.getElementById("canvas");
    var ctx = can.getContext("2d");

    ctx.beginPath();
    ctx.fillStyle = "#0ff";
    ctx.scale(1,.5);
    ctx.arc(150, 150, 100, 0, 2*Math.PI, false);
    ctx.fill();
}

今回は、x方向の大きさはそのままで、y方向のサイズだけ半分にしてみました。

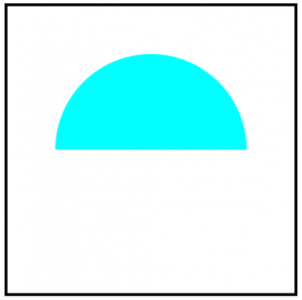

では最後に半円を描画してみましょう。
